筒體電加熱器

一、構造簡介

本設備廣泛應用於工業和科研單位用於水、導熱油、氣體及其他介質的加熱之用。具有操作方便、熱效率高、無污染等特點。

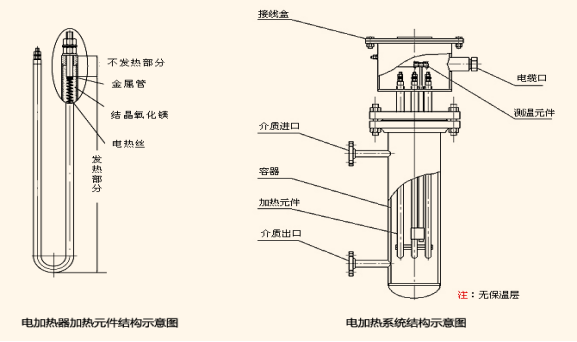

1、電熱管結構：

鎳鉻合金絲、高溫結晶氧化鎂粉，經壓縮工藝成型，保證長使用壽命。

2、加熱器組成：

設備由管道式加熱器本體和控制系統兩部分組成。

1） 工作電壓：380V/50Hz/三相；

2） 電加熱内部設置測溫熱電偶，用於超溫保護；

3） 電加熱器出口設置鉑電阻，用於介質出口測溫；

4） 電加熱器上設置壓力檢測裝置，用於檢測内部介質壓力；

5） 電加熱器殼體、電加熱管設計制造、性能符合相關國家、行業标準；

6） 提供電氣控制系統單線圖、原理圖和功能說明。

7） 發熱元件採用304不鏽鋼管，Ni80Cr20高溫電控制部分採用高精度數顯式溫控儀、可控矽調控櫃、恒溫系統，實現電加熱器的正常運行。

二、控制系統

1、電氣控制系統對每台加熱器進行單獨控制，採用正泰電氣元件和智能溫控儀表，實現控溫的精準性和準確性，達到控溫保溫效果。

2、控制方式：採用自動控制模式。溫度調節控制通過現場儀表完成。採集現場電加熱器出口去離子水溫度信号與設定溫度進行比較、運算，輸出控制信号通過調功櫃來實現控溫。手動啓停、急停操作可在控制櫃上本地實行。

3、電源：管道式加熱器每台分爲一路電源進線，工作電壓380V±10% 50HZ 三相四線。

4、溫度控制方案：控制櫃上有加熱器進出口溫度。加熱器的控制採用智能溫度調節儀控制，對加熱器溫度進行監控，從而保證總出口溫度控制在設定值。

5、過熱保護：電加熱器内設有一個保護測溫點，測溫元件爲PT100.過熱保護測溫信号，通過檢測加熱器發熱元件的表面溫度，一旦出現超溫時，立即報警切斷加熱。

6、流量連鎖：流體有流量時加熱器才工作、無流量時加熱器停止加熱。

7、控制櫃功能：電加熱器的啓動、停止控制及加熱器啓、停信号、電壓、電流顯示；進出口溫度設定、顯示；模式選擇：自動控制模式，具備超溫報警功能；系統電源指示、故障報警等指示

 技術服務及産品質量承諾

 1、設備驗收：

1) 按合同技術文件條款驗收；

2） 按雙方確認的設計圖紙及設計變更驗收。

2、雙方責權：

1） 供方提供設備進出口接管配套法蘭，系統内管道、法蘭、調節閥、電磁閥及其它安裝材料均由需方負責，並由需方負責管道連接；

2） 需方負責将電力電纜及控制電纜（專用電纜除外）接到供方提供的控制櫃和電機等用電設備，供方負責控制電纜接線；

3） 設備由供方免費指導安裝及調試。

3、技術服務：

1） 自設備調試驗收合格之日起，供方對所供設備免費保修一年

2） 設備使用過程中不能正常運行，供方應在接到需方正式通知後24小時内派技術

人員到達現場處理，非需方原因費用供方自理；

3） 供方應長期向需方提供有關設備的技術咨詢服務；

4） 現場技術培訓指導 。
